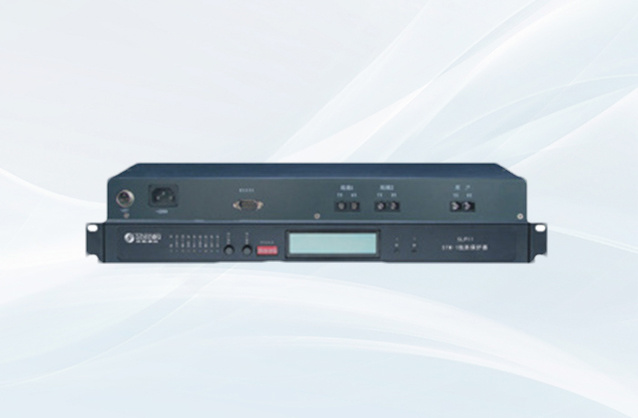

SOC-SLP11 STM-1線路保護器

發表時間：2025年12月16日瀏覽量：

產品描述
SOC-SLP11 STM-1線路保護器，簡稱SLP11，是對STM-1業務進行1+1光線路保護的設備。SLP11針對部隊和公安等特殊的傳輸場合，即在一傳輸網絡故障時，設備自動選擇另一傳輸網絡繼續工作，不中斷正常的業務通信。 SLP11提供一個用戶側的155M端口，用于傳輸用戶業務；提供2個網絡側的155M端口用于對用戶業務的1+1保護。在發送端橋接，SLP11將用戶業務在2個網絡口中同時傳輸，在接收端選收，SLP11檢測2個網絡端口接收的質量，選擇一個，將業務數據送給用戶。當工作信道出現故障時，根據APS協議將業務切換到保護通道，同時切斷額外業務。


功能特點
◆ 告警指示
接收2路網絡接口的STM-1信號，通過設備液晶面板監視其再生段、復用段和高階開銷狀態和告警，監視B3的誤碼情況；
可產生測試數據，在線路中傳輸，并在接收端檢測測試數據，監測通斷情況并計算誤碼率；
能夠保存最新的128條線路狀態記錄信息，方便管理。

◆ 多種環回功能
提供外部環回功能。將各端口的線路接收信號回送給本接口的輸出，各端口的外部環回可以單獨設置；
提供內部環回功能。對準備發出的數據從端口輸入送回設備內部，各端口的內部環回可以單獨設置，對備用端口進行環回時，不影響用戶業務；
提供遠端環回遙控功能。本功能可以通過設置禁止。

◆ 完善的業務保護
提供人工和自動線路選擇方式。在自動方式下，自動選擇1路質量好的網絡信號發送給用戶。在人工方式下，從設備面板選擇1路網絡信號發給用戶；
可在所選擇的線路接口和用戶接口之間進行時鐘選擇（線路1、線路2、用戶時鐘、本地時鐘）；
提供內置通斷和誤碼檢測功能。設備內置偽隨機碼發生器和檢測器，當選擇內置測試功能時，設備向線路端口發送偽隨機碼測試數據，并在接收端線路端口進行誤碼檢測，通過面板或網管操作可指定在那一個線路端口進行發送和接收。當選擇備用端口進行測試時，不影響用戶業務。


物理屬性

C-SLP11

STM-1線路保護器

物理尺寸

488（寬）×215（深）×44（高）

供電方式

AC/DC雙電源供電

AC：190V～260V

DC：-44V～-56V(紋波≤5%)

整機功耗

<120W

工作環境

工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結（室溫）

儲存環境

儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結（室溫）


系列產品

參數

SOC-SLP11STM-1線路保護器

用戶側SDH

STM-1接口

接口類型

雙纖SC接口。雙纖/單纖可選

工作波長

單模（SM）：雙纖1310nm，單纖（1310nm/1550nm）

傳輸距離

40Km（標配），40~120Km可選

速率

155.520Mbps±20ppm

網絡側線路接口

(線路1、線路2)

接口類型

雙纖SC接口。雙纖/單纖可選

工作波長

單模（SM）：雙纖1310nm，單纖（1310nm/1550nm）

傳輸距離

40Km（標配），40~120Km可選

速率

155.520Mbps±20ppm

切換時間

≤50ms
