#項目需求#

1.高可靠性：雙機熱備/冗余設計，7×24小時無故障運行，斷電可應急供電，滿足電網調度不間斷要求。

2.強實時性：呼叫接通、指令下發延遲毫秒級，支持一鍵群呼、組呼，適配電網故障快速處置。

3.多網融合：兼容電力調度專網、行政通信網、無線對講系統，實現有線/無線調度互通。

4.調度功能：支持強插、強拆、監聽、錄音，錄音文件可長期存儲、可追溯，滿足電力調度稽查要求。

5.操作便捷性：可視化界面，配備一鍵調度按鍵、大屏狀態顯示，支持快速選呼、群呼，降低調度員操作失誤。

6.狀態可視化：實時顯示電網各站點、終端的通信狀態、呼叫狀態，適配多調度員協同指揮。

7.功能適配：支持與調度機聯動的錄音回放、指令編輯下發，部分場景需觸屏+物理按鍵雙操作模式。

8.多席位協同：支持主副調度臺權限分級，席位間可無縫轉接調度任務，適配電網大區/片區多級調度。

#方案介紹#

組網方案

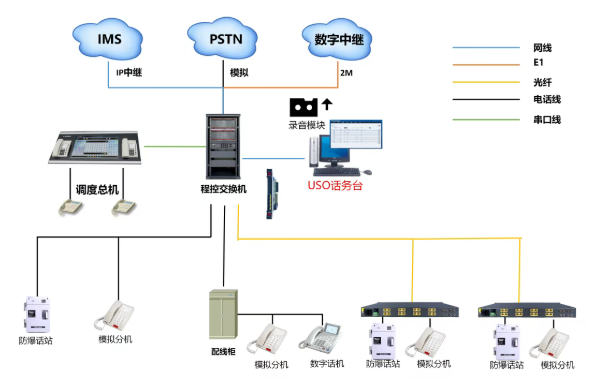

根據技術規范書要求結合以往的工作經驗，本方案以實現傳統集團調度電話功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合IP網絡、數字程控交換系統、話務臺等多個應用模塊，實現電力融合通信應用。為結合網絡化擴展本系統采用申甌SOC8000數字程控調度機系統核心交換，與申甌調度系統平臺等配合組網，組網結構如下圖：


組網部署

1、核心層：機房

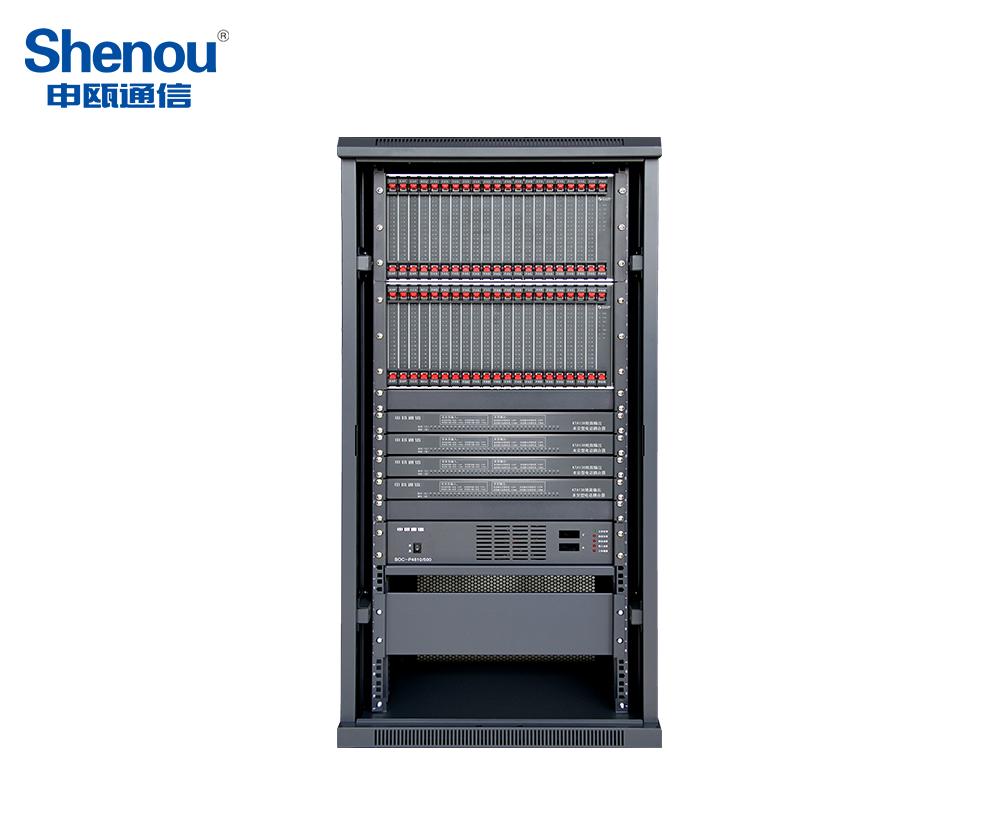

部署申甌SOC8000數字程控調度機，模擬中繼對接外線，帶錄音功能；

部署三臺雙手柄觸摸屏式調皮臺申甌SOC8260，實現統一調度。

2、傳輸層：鋁廠

部署4臺申甌SOC5080-CME100，實現語音延伸，方便統一調度。

3、業務應用層：辦公桌面及前臺

部署18臺申甌SOC3010防爆話站 ，200臺模擬話機 。

如圖所示，應客戶需求方案設計提供一臺申甌SOC8000調度機作為系統主機，主機根據需求配置用戶板、外線中繼板、用戶授權、調度臺、及遠程操作軟件。調度主機可與配線架機柜一起放置于新建項目中心機房，統一將需求的普通用戶線打入配線架，再由配線架出大對數電纜到電站、調度指揮中心、辦公地點等。同時接入運營商線路撥打外線。

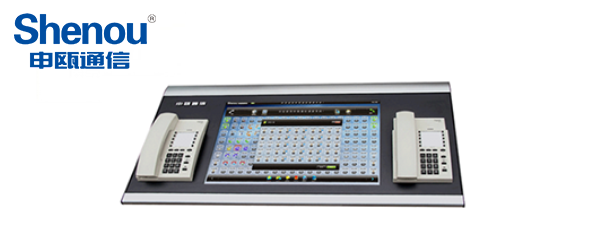

功能實現：語音導航、留言功能、在線錄音、分機/中繼彩鈴、手機伴侶、內外線電話會議、熱線電話、多套出局表、1-8任意彈編、立即轉移、遇忙轉移、無應答轉移、調度功能等上百種功能。SOD8260觸摸屏調度臺

申甌SOD8260是一款配置 22 寸 LED 液晶屏的低功耗工業級觸摸屏調度臺。整機采用平板式設計，并沿用優質鋼板沖壓技術，再加上表層噴塑工藝，在力求做到穩定可靠的同時，保證了外形的美觀大方。機器在超薄的結構設計中，實現了豐富的 I/O 接口，可廣泛應用于對外形、尺寸、品質有嚴格要求的指揮調度行業，如消防調度、武警部隊指揮、企業生產調度、公安系統、電力系統、通信系統、煤礦調度等領域。

觸摸屏調度臺布置于新建項目調度中心，臺面具備雙柄調度總機、高精度觸摸屏，可實現多部調度總機，一鍵調度，一鍵會議，一鍵廣播等功能。

調度廣播功能可通過下掛廣播系統通過SIP或環路中繼線路對接，也可使用申甌SOC3010話站實現廣播，可直接調度接通話站喇叭喊話。

功能實現：語音導航、留言功能、在線錄音、分機/中繼彩鈴、手機伴侶、內外線電話會議、熱線電話、多套計費費率表、多套出局表、1-8任意彈編、立即轉移、遇忙轉移、無應答轉移、調度功能、呼叫中心等上百種功能。
